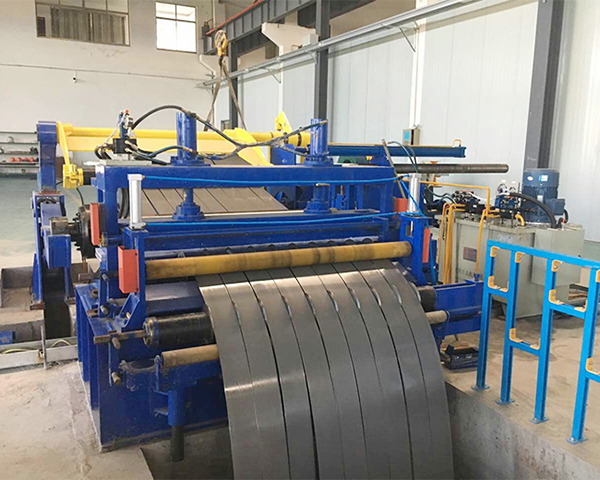

縱剪分條機也叫縱剪機、分條機、滾剪機、圓盤剪、分切機等。是將不同規格的卷材，經過開卷、初矯、切頭、縱剪、收卷成為所需定寬尺寸的卷料的設備。該設備可用于加工各種冷軋和熱軋卷板、硅鋼板、不銹鋼板、彩板、鋁板以及電鍍或涂裝后的各類金屬板材。廣泛應用于汽車、集裝箱、家電、食品、包裝、建材等金屬板材加工行業。
易能EN500/EN600系列變頻器，在縱剪機上有著豐富的應用經驗。下面，我們就來介紹EN500/600變頻器在縱剪分條機上的應用。
設備介紹

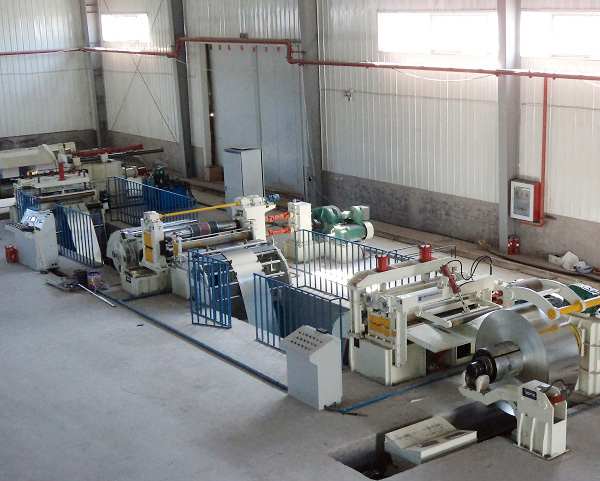

縱剪分條機整套設備主要由上料小車、放卷機、縱剪機、廢料收卷機、料頭料尾剪切機、張力控制機以及收卷機等設備組成；同時在各機之間還配有擺式中間橋、夾送裝置、糾偏裝置等，是集機、電、液、氣于一體的自動卷材處理設備。
其主要工藝流程為：
第一步：上料放卷，控制放卷機的原料鋼卷軸進行放卷。
第二步：輸送分切，控制多組傳動軸在板材壓緊的過程中輸送到圈形刀頭上，將板材進行剪切分條。
第三步：廢料邊絲收卷，收卷兩邊剪掉的多余廢料。
第四部：成品收卷，將成品板材壓緊整齊收卷好。
系統配置
縱剪分條機采用人機界面+PLC+變頻器進行系統控制，可在觸摸屏上依照用戶的需求設置生產數量、分條數、不同分條規格、分條速度等參數。系統采用了5臺易能EN500/600型變頻器，5臺變頻器全部配備了PG卡外接編碼器進行閉環矢量控制。變頻器對應工位配置如下：
上料放卷部分：采用EN600-4T0300G變頻器一臺，設定為轉矩控制方式。
輸送分切部分：采用EN600-4T0550G變頻器一臺，設定為速度控制方式。
廢料邊絲收卷部分：采用EN600-4T0055G變頻器二臺，設定為轉矩控制方式。

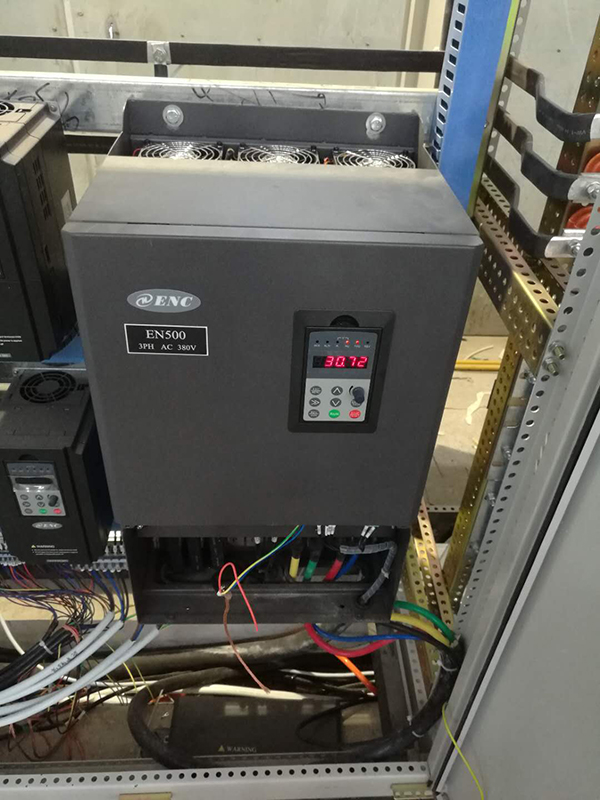

成品收卷部分：采用一臺EN500-4T0750G，設定為轉矩控制。

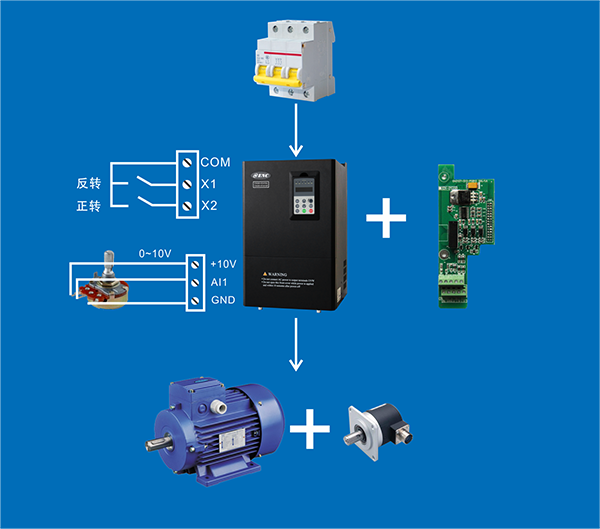

系統閉環應用

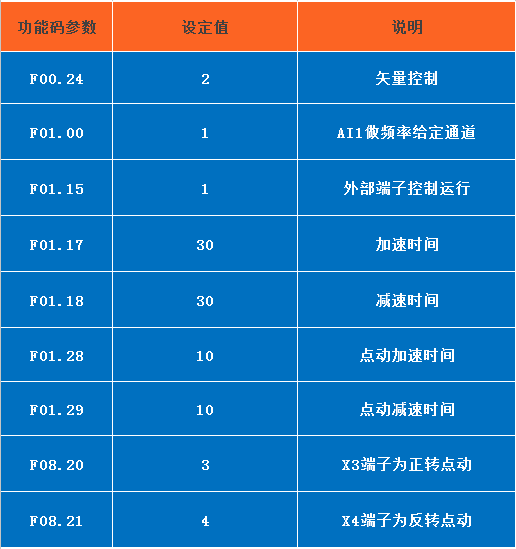

部分參數設置
應用優勢
?系統采用閉環矢量控制，實現了系統高響應，高同步穩定運行，提高了生產效率；
調速范圍廣，穩速精度高，保證設備平穩運行，簡單易操作；
齊全的保護功能：輸入、輸出缺相保護，過壓、過流、過載保護等；
放卷和收卷部分變頻器共直流母線，利于制動能量的儲存和利用，無需外接制動電阻，使系統節能環保。
